Как составить проект электрики?
Составить проект электрики — значит превратить хаотичную разводку в чёткую инструкцию для монтажников. Мы подобрали пошаговый план, чтобы вы ничего не упустили.
Электрические провода в квартире прокладываются только при капитальном ремонте, а замена и модернизация электропроводки требует нарушения целостности обоев и штробления стен.
Поэтому чтобы не прокладывать дополнительные провода после завершения ремонта необходимо до начала ремонтных работ определить места установки электроприборов. Кроме того, неправильный выбор сечения кабелей и параметров защитной аппаратуры (автоматические выключатели, УЗО, дифавтоматы) может привести к возгоранию проводов и даже пожару.
Для того чтобы избежать этих проблем необходимо составить план электропроводки квартиры.
Шаг 1. Анализ и сбор данных
Прежде чем рисовать, соберите информацию. Составьте список всех приборов, которые будут работать: бытовая техника, освещение, мощная техника (плита, кондиционер, бойлер), системы «умного дома», слаботочные системы (интернет, ТВ, сигнализация). Для каждого укажите мощность (эти данные есть на шильдиках). Также важно узнать выделенную мощность от энергоснабжающей организации — превышать её нельзя.
Шаг 2. Разметка плана
Возьмите поэтажный план (квартиры или дома) и нанесите на него все электрические точки.
- Розетки. Размещайте с запасом, ориентируясь на сценарии использования: у рабочих зон, возле дивана, для крупной техники. Для кухни и ванной берите влагозащищённые модели.
- Выключатели. Продумайте сценарии: обычно их ставят у входа в комнату. Для длинных коридоров или спален пригодятся проходные выключатели.
- Освещение. Разделите на общее (люстры, потолочные светильники) и локальное (бра, торшеры). Покажите, как выключатели управляют группами света.
- Мощные потребители. Для электроплиты, варочной панели, духового шкафа, насоса, системы отопления сделайте отдельные выводы.
Шаг 3. Группировка потребителей
Объедините точки в группы по назначению. Обычно выделяют:
- освещение отдельной группой;
- розеточные группы по комнатам;
- мощные потребители (кухня, ванная, гараж, мастерская).
Почему это важно? Так при срабатывании автомата на одной линии остальные потребители останутся в работе.
Шаг 4. Расчёт нагрузок и подбор оборудования
Для каждой группы рассчитайте суммарную мощность. Учтите коэффициент одновременности (не всё включается сразу). На основе этого подберите:
- Сечение кабеля. Оно зависит от тока нагрузки, длины линии, способа прокладки и других факторов. Например: освещение — 1,5 мм², розеточные группы — 2,5 мм², мощные линии — 4–6 мм². Важно: сечение всегда должно согласовываться с номиналом автомата.
- Автоматы защиты. Они защищают линию от перегрузки и короткого замыкания.
- УЗО (устройство защитного отключения). Обязательно для влажных зон (кухня, ванная), детских комнат и некоторых других случаев. Для розеточных групп часто берут УЗО с током утечки 30 мА.
- Дополнительные устройства. Можно предусмотреть реле напряжения (для защиты от скачков).
Шаг 5. Разработка схем

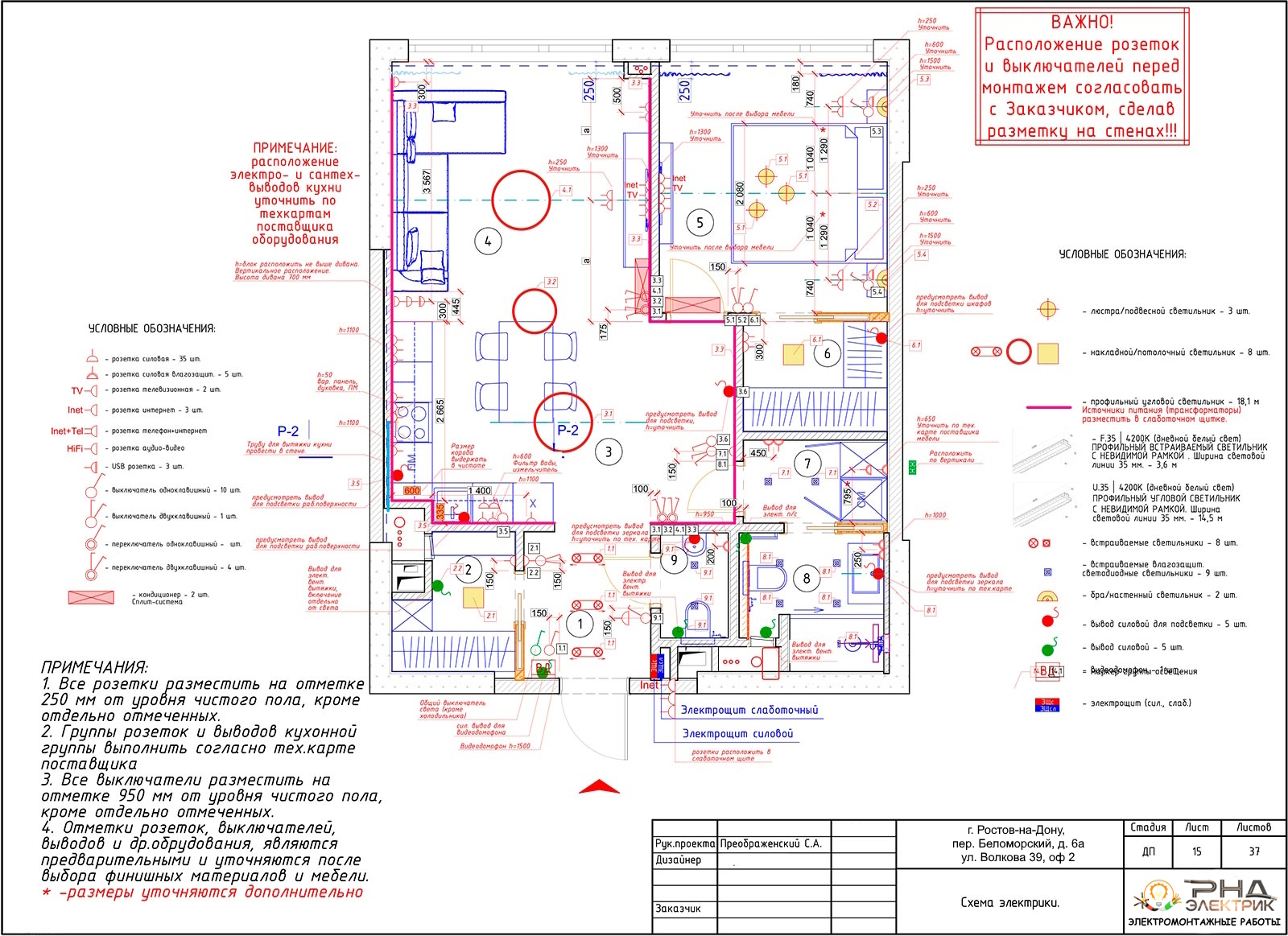

- План расположения оборудования. На чертеже точно отметьте координаты каждой точки (расстояния от углов, дверей, потолка).
- Схема разводки кабелей. Покажите трассы от щитка к каждой группе. Старайтесь делать линии прямыми (вертикальными или горизонтальными — диагональная укладка запрещена, так как потом сложно будет найти кабель в стене).

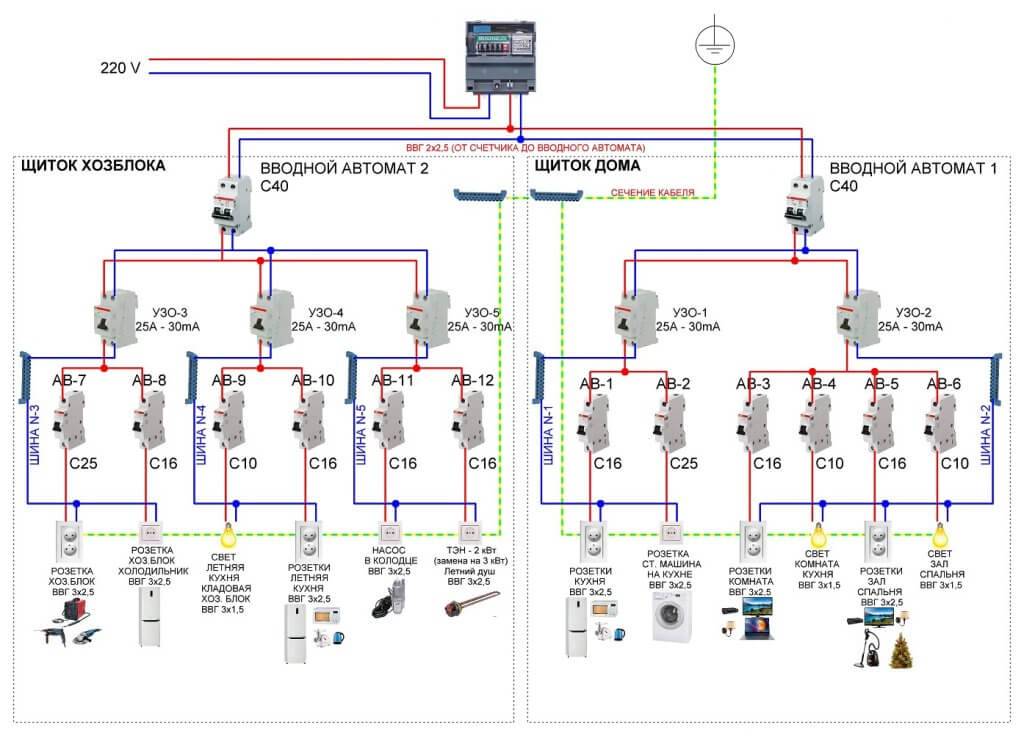

- Однолинейная схема электрощита. Изобразите, как в щитке распределены вводной автомат, счётчик (если есть), противопожарное УЗО, групповые автоматы и УЗО по линиям.
- Схема заземления. Если планируется контур заземления, покажите его на отдельном чертеже.
- План слаботочных систем. Отдельно отметьте линии для интернета, ТВ, сигнализации, чтобы они не пересекались с силовыми кабелями.
Шаг 6. Спецификация и смета
Составьте документ, где для каждой позиции (кабель, автомат, УЗО, розетка, подрозетник, гофра) будет указано количество и характеристики. На основе этого формируется смета.
Несколько важных советов
- Учитывайте будущее. Закладывайте запас: например, добавьте пару розеток «на вырост».
- Соблюдайте нормативы. При проектировании опирайтесь на ПУЭ (Правила устройства электроустановок), СП (Своды правил) и другие актуальные документы.
- Проверьте логику. После черчения пройдитесь по плану ещё раз: достаточно ли точек, не перегружены ли линии, не мешают ли кабели чему-то (трубам, вентиляции).
- Если опыта мало, имеет смысл показать черновик инженеру-электрику. Он проверит расчёты, соответствие нормам и поможет избежать ошибок.
Готовый проект — это не просто бумага. Он станет инструкцией для монтажников, поможет избежать переделок и обеспечит безопасность системы. Удачи в проектировании!
